鉬礦作為一種金屬元素，其本身具有高強度、高熔點、耐腐蝕、耐磨研等優點，被廣泛應用于工業方面?；蚺c鎢、鎳、鈷，鋯、鈦、釩、錸等組成高級合金，以提高其高溫強度、耐磨性和抗腐性。

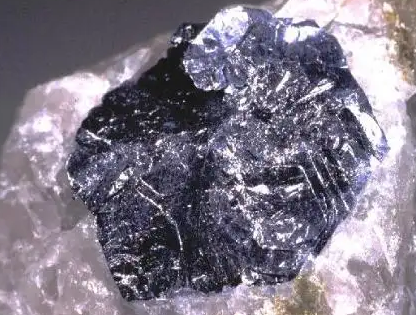

鉬在地球化學分類中，屬于過渡性的親鐵元素。在內生成礦作用中，鉬主要與硫結合，生成輝鉬礦。分布最廣并具有現實工業價值的鉬礦物主要為輝鉬礦，我國約有99%的鉬礦是以輝鉬礦狀態開采出來的。

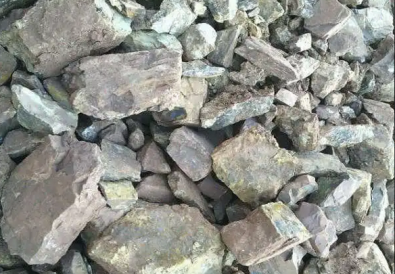

在開發鉬的礦山中，鉬礦石的含鉬量都很低，通常為0.1%左右，很少超過0.5%;而副產鉬礦，品位往往僅0.01%~0.03%之間。顯然，不經過很好富集是無法利用的。鉬礦床工業品位確定為0.06%~0.08%Mo，邊界品位為≥0.02%~0.04%Mo。鉬礦體可采厚度，要求不應小于1~2m，礦體間夾石剔除厚度不應大于2~4m。銅-鉬礦床，鉬的邊界品位≥0.01%~0.015%。鎢-鉬礦床，鉬的邊界品位≥0.01%。
一、鉬礦石的分類
1、單一鉬礦石：如遼寧楊家杖子鉬礦、陜西的金堆城鉬礦等。
2、銅鉬礦石：礦石中輝鉬礦與各種銅的硫化礦物共生，如德興銅礦、寶山銅礦這類。
3、鎢鉬礦石：礦石中輝鉬礦與鎢礦共生屬，其中與黑鎢礦共生的有漂塘鎢礦、琯坑鎢礦等，與白鎢礦共生的礦有欒川鉬礦、柿竹園鎢鉬礦等。
4、碳質銅鉬礦石：這種礦石在國外也很常見，礦石中含有機碳和碳質頁巖。金口嶺的輝鉬礦與含碳硅質頁巖共生，這種碳巖為黑色，致密、塊狀、質堅，含碳2.94%，碳質呈分散狀態存在，不與礦物組合。
5、釩鈾鉬礦石：鉬在該礦石中呈次顯微晶賦存，顆粒粒徑及其細小，難浮選只能用化學選礦。
二、鉬礦選礦設備及回收冶煉工藝
給料機、顎式破碎機、球磨機、螺旋分級機、人工智能分選機、礦用攪拌桶、浮選機，濃縮機、烘干機等等及相關附機。
在當前鉬的工業生產上，鉬礦選礦設備工藝主要是采用輝鉬礦精礦進行冶煉，有氧化焙燒、提取純三氧化鉬、還原焙燒成金屬鉬粉等三個環節。
從目前鉬礦的選礦廠來看，處理鉬礦原礦的品位相差很大，高的在0.3%以上，低的在0.1%以下，也有少數在0.02%左右，通過現有鉬礦選礦設備，實際回收率大部分在80%以上，所得精礦品位在45%-54%，處理后尾礦品位在0.02%左右，高的在0.04%，低的在0.01%。
三、鉬礦的經濟品位富集及選礦技術新突破
鉬礦實際開采價值，除了礦石中鉬品位、儲量之外，還有開采條件、礦石可選性、建廠有關水、電、交通等，最重要是所帶來的的經濟效益，尤其是對于小型礦山尤為重要，我們如何在現有品位的情況下，富集鉬礦品位，預拋廢其中廢石，降低浮選廠選礦量，節省浮選成本，做到礦山經濟效益最大化。
鉬礦因其含量低，在光電分選領域一直屬于不可攀登之高山，名德光電始終做到潛心研發、積累經驗、突破難點，相信只要深扎礦石分選領域，在經過大量的分選實驗、總結分選經驗，通過在光電分選領域攀登上一座又一座山峰，必將在礦石領域走得更遠更深，近期通過人工智能分選設備攻克的鉬礦富集及預拋廢，就是在礦石分選領域上的一個縮影。

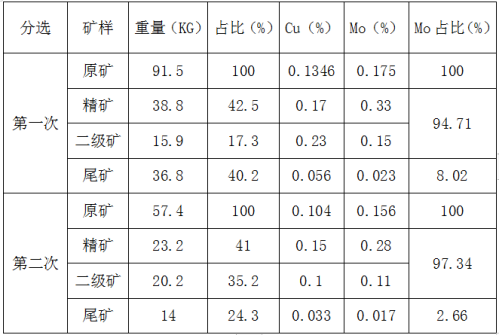

本次實驗分選鉬礦品位在0.16左右，鉬礦尾礦品位要求低于0.02%，為了保證鉬礦分選效果，采用名德人工智能雙層分選機進行分選，實驗進行兩次不同拋廢下實驗，第一次經試驗拋廢率在40.2%時，尾礦品位為0.023%，鉬礦回收率在高于尾礦要求0.003%，因人工智能分選機具有智能可調性，在第二次實驗過程中，尾礦預拋廢在24.3%，品位0.017%，達到鉬礦預拋廢的目的。以下為實驗分選及化驗結果。
以上實驗結果僅對來樣負責
名德人工智能分選機采用AI人工智能手段，采用高清鏡頭，根據所選礦石情況，建立數據模型，在分選過程中能夠識別礦石表面細微差異，具有智能化、自主可學、個性化等特征，根據每個礦井的特征與特性，建立對應的分選模型，能夠精準、高效、穩定分選?，F應用覆蓋金屬（金銀銅釩鋁錳鉬等），非金屬（螢石、滑石、硅灰石、鉀長石、石英石、方解石、重晶石等），其它如磷礦等近百種金屬、非金屬礦石。
首頁
產品中心
服務中心
聯系我們
